MKP12系列 除颤器用薄膜电容器

CD25: Series/Type 系列/类型: MKP12 Series

除颤器用薄膜电容器 Film Capacitor For Defibrillator applications

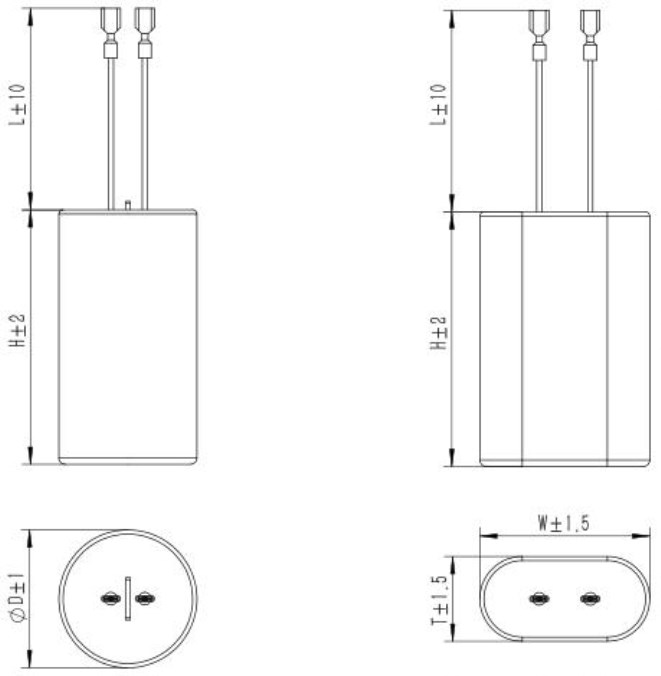

■ 外形图    Outline Drawing

■ 电路结构图    Electrical Connection

■ 特点                                                   ■ Features

金属化聚丙烯薄膜                                                   Metallized polypropylene film

良好的自愈能力                                                       excellent self-healing capability

PU 树脂或环氧树脂填充                                       Polyurethane or epoxy resin sealing

塑料或金属外壳封装                                              Plastic or metalcase

专为满足医疗设备的可靠性而设计的               Special designs to meet the reliability demands of medical devices

■ 应用 Application

自动体外除颤器(AED)和手动除颤器                AED automated external defibrillator and manual defibrillator

脉冲储能应用领域                                                Pulsepowerapplications

■ 技术要求 Specifications

*）请注意，此预期寿命在 25℃温度条件下得出的。至于其它工作温度，需要查阅寿命曲线以获取更多详细信息。

*）Note that this life expectancy occurs for the temperature of 25℃. For other operating temperatures, please check the

lifetimecurveforfurtherdetails.

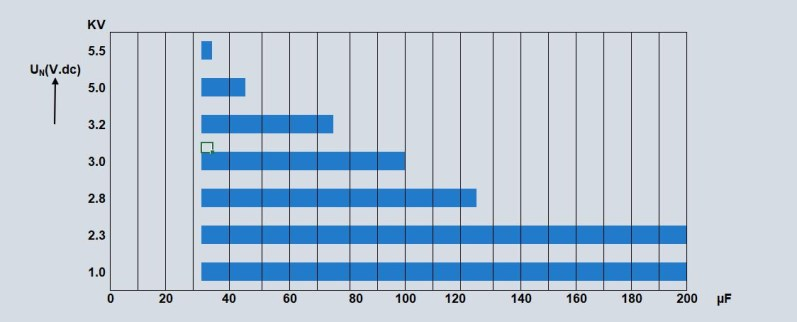

■ 容量范围 Capacitance range _ MKP12 Series

■ 产品编码说明 Part number system

17 位产品代码如下：

The 17 digits part number is formed as follow:

第 1~5 位    型号代码 MKP12

第 6~10 位    标称容量 197K5=19×107pF+5*106pF =195×106pF=195μF

第 9 位    容量偏差 J=±5%, K=±10%

第 11~12 位    直流额定电压代码    6M=1800V    3D=2000V    2N=2200V    1N=2400V

                        3N=2600V    6P=2800V    4Q=3000V    6Q=3200V    3H=5000V    5T=5500V

第 13 位    引出端子形状代码

端子代码	0	1	2

第 14~17 位 内部识别码

备注：具体式样尺寸请和我司技术工程师对标产品规格书。

■ 外形尺寸 Dimensions(mm)：

标准型 Standard version

备注：根据产品要求设计，具体尺寸可与我司技术工程师对标。
